ZWIN-VE10移动式机动车尾气遥测设备

一、产品介绍

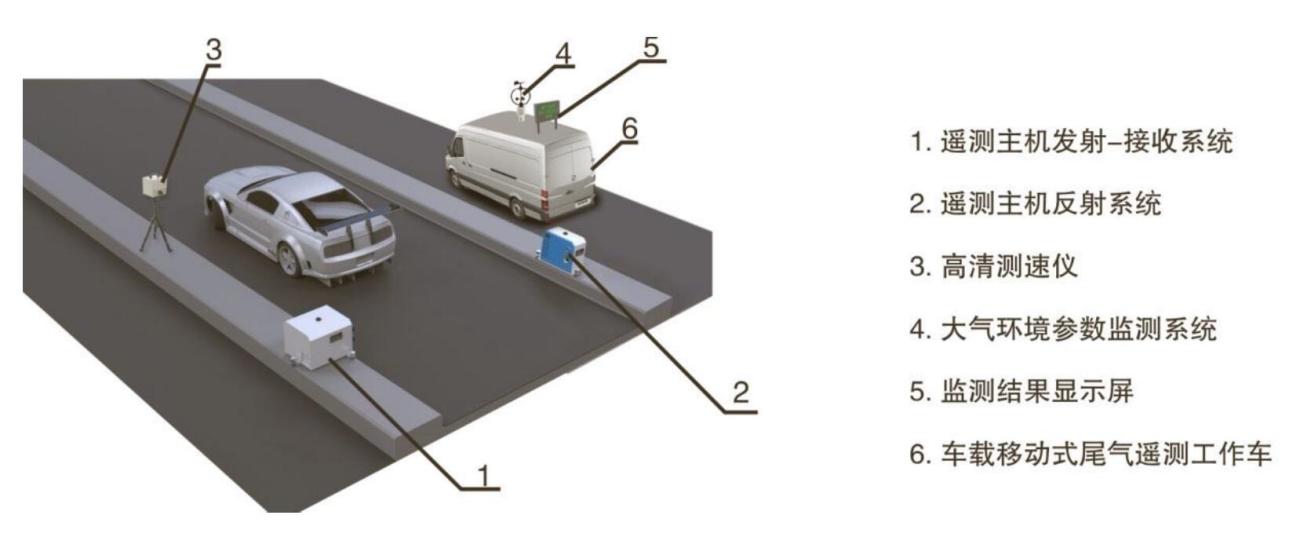

机动车尾气遥测系统分为移动式和固定式两大类，固定式遥测系统安装在城市干路上，可对来往车辆进行不间断测量，其中包括水平固定式和垂直固定式（龙门架式）。而ZWIN-VE10移动式机动车尾气遥测设备可灵活决定测量时间和测量地点，形成对固定点遥测测量的有效补充。对此，公司推出 ZWIN-VE10 移动式机动车尾气遥测系统，产品在应用中的安装方式如下所示。

汽、柴油车辆经过机动车尾气遥测系统时，触发遥测主机位置判定单元，此时系统即刻准备开始测量，当车辆全部通过遥测系统且排放的尾气烟羽在光路中时，遥测系统开始测量。遥测主机发射系统发出特定波长的激光和紫外光通过机动车尾气环境后被反射单元返回到遥测主机接收系统，遥测主机系统通过光源被尾气烟羽吸收的强度差值初步计算出尾气中 CO、CO 2 、NO、HC 等气体排放信息。速度/加速度单元测量得到车辆的运行状态信息，同时车牌识别系统记录车辆的车牌数据，一体气象环境参数监测系统收集测量的环境参数以便更加精准的测量和分析。同时实现对系统的监控与管理，实时分析监测系统的工作状态。各

单元通过测量现场的专用机动车尾气遥感监测系统控制软件的计算机控制运行，测量信息可以通过 LED 屏幕显示。

二、工作原理

ZWIN-VE10移动式机动车尾气遥测系统采用先进的可调谐半导体激光吸收光谱（TDLAS）技术、紫外差分光谱（DOAS）技术、微弱信号检测技术及计算机软硬件、图像识别技术。

可调谐半导体激光吸收光谱（TDLAS）技术是利用激光波长的可调谐性，激光的发射波长随着工作温度和电流的变化而改变。通过对电流的周期性调制，可以使激光波长在小范围内周期性变化，在每个周期内可以获得被测气体的“单线吸收谱线”数据和背景气体、粉尘等干扰因素的谱线数据。在气体检测与浓度分析中，为了提高探测灵敏度，一般会根据现场工况选择合适的吸收谱线和合适的激光器调制参数，图2.1为可调谐半导体激光吸收光谱技术原理框图。

采用可调谐半导体激光吸收光谱（TDLAS）技术使用的半导体激光的谱宽小于0.0001nm，约为红外光源谱宽的1/10 6 ，远小于被测气体吸收谱线的谱宽。其频率调制扫描范围也仅包含被测气体单吸收谱线(半导体激光吸收光谱技术也因此被称为单线光谱技术)，因此成功消除了背景气体交叉干扰影响。

三、技术优势

ZWIN-VE10移动式机动车尾气遥测系统通过可调谐半导体激光吸收光谱技术、紫外差分吸收光谱技术、微弱信号检测技术及图像识别技术实现对汽柴油车尾气中 CO、CO 2 、NO、HC 和不透光度的检测，响应时间快（小于 0.8s），系统操作简单。测量信号通过 WIFI 传输，可外接 LED 显示屏，显示车辆的尾气排放信息。此外，该系统还具有以下特点：

1）体积小巧轻便

高度集成的一体化设计，体积小巧轻便，更利于操作。

2）高效的现场布置

采用独有的光路调节模块，在现场高效的完成布置。

3）窄波雷达测速

采用窄波雷达测速，低微波辐射、低功耗、长寿命、高稳定性、高可靠性。精确目标定位，避免邻近杂波干扰，极速反应时间，保证目标捕获率和实时性。

4）一体化标定系统

四个组分（CO，CO 2 ，HC，NO）可同时进行标定，并且支持手动和自动校准方式，操作简洁方便，工作效率高。

5）实时数据匹配

实时数据匹配，无需后期处理。实时输出监测结果，并结合车辆识别技术，对超标排放的车辆进行筛选。

6）远程在线监控系统

在线监控电池状态，标定状态，系统报警信息，无线通讯信号等。完全意义上远程监控与操作，便于操作者监控系统参数。

7）自动记录与存储

日志记录所有操作信息和报警信息，方便查询与追溯，便于问题处理与解决。断电不影响数据存储。
