概述：随着我国经济的高速发展，我国环保形势日趋严峻，各类乱排乱放、超排超放事件一直居高不下，严重破坏了人类赖以生存的环境，影响人民的日常生活和健康。同时随着安全意识的提高，工厂自身内部也在完善各类安全类检测仪器。

由此根据工厂内部要求制定以下检测方案，以达到安全生产达标排放等目的。

固定式VOC排放检测设计方案

本方案的建设目标是利用我公司成熟的气体检测仪器，对VOC气体进行实时监控。系统除了满足目前气体浓度监测监控要求外，还可以实现预警预报功能，一旦全部系统完善，将形成实验室内VOC气体的监测、监控、预警、预报体系，以信息化推动厂区有害气体监控业务与应急响应水平，全面提升安全生产与突发事故的应急处理能力。

本方案主要包括整个系统的建设目标、建设内容、系统框架、系统实际安装工程量及后期运行维护等，涵盖了系统开发、安装、测试、试运行、培训等全过程。

在用户指定监测地点（尽量选择合理的，适合安装、调试、后期维护的位置）安装固定式ZWIN-PVOC06 检测仪。 ZWIN-PVOC06 检测仪采用一体化结构设计，性能优良，防护等级高，结构紧凑，运输、安装方便。如果需要可安装采样预处理系统能够有效的去除多种干扰因素，保证检测仪的正常检测不够干扰。

产品简介

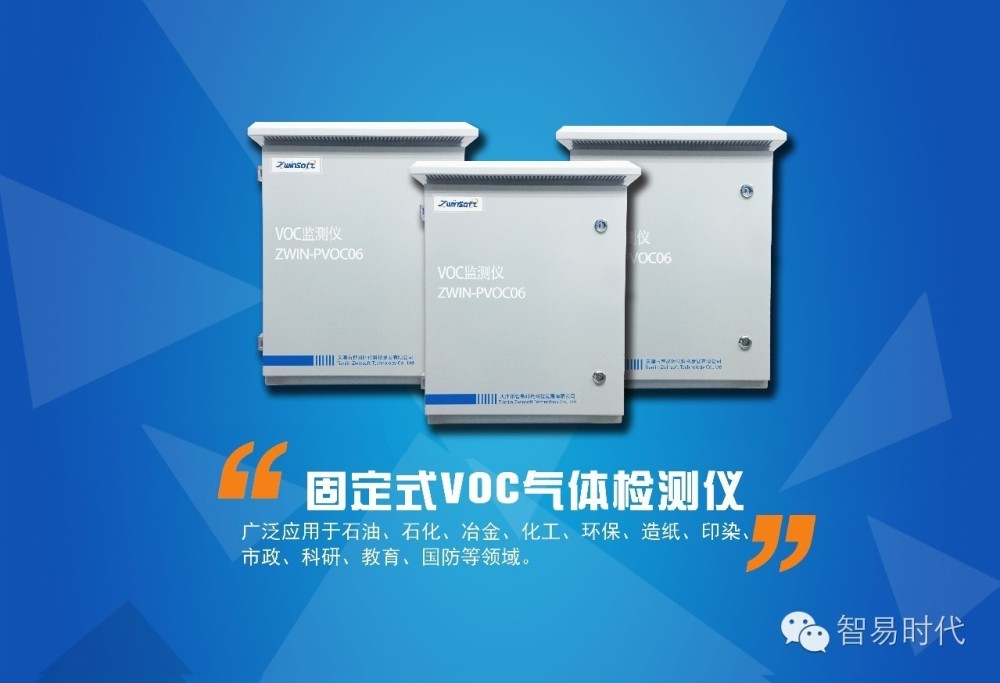

ZWIN-PVOC06是一款具有隔爆型主机及本安型传感器、固定安装方式的有机气体检测仪。可广泛应用于石油、石化、冶金、化工、环保、造纸、印染、市政、科研、教育、国防等领域。

**全球PID发展趋势

采用自主研发的、拥有多项国际**的第三代本安型PID传感器，响应时间更快，抗湿性能更强，测量范围业界**；无需工具可实现传感器互换，支持离线标定

自清洗**技术确保仪表的长期稳定工作，延长传感器使用寿命独有的泵吸式采样内置强力采样泵，监测范围大，响应、恢复时间短，使仪器具有敏锐嗅觉超宽测量范围，量程自由设定测量精度达到ppb级3G开放式气路结构使检测范围扩大2倍，响应时间加快10s，免维护时间有效延长智能的温度和零点补偿算法使仪器表现出更加优良的性能可检测数千种气体广谱性检测，内置气体库，方便用户选择多种信号输出可微调标准4~20mA（三线制）、RS485 Modbus、三级开关量输出（常开/常闭可选）友好的人机操作界面超大点阵LCD液晶显示，支持中英文界面免开盖，磁棒操作，单人可维护本地报警指示，一体化声光报警器（选配）

不锈钢外壳可应用于极其复杂、恶劣的工况环境

国际化认证通过ATEX、UL、CSA等认证，具有国际化高端品质

ZWIN-PVOC06 检测仪技术参数

VOC的检测技术光离子化（PID）检测器原理简介

传统的VOC气体检测仪，一般采用催化燃烧的传感器进行检测，此类传感器对碳5以上的气体反应较缓慢，且容易造成传感器中毒，而PID检测器则很好的解决了此类问题，反应快速，不存在中毒现象。因此，PID检测器可以作为低至PPB级别的VOC气体检测仪。

PID是一种光离子化检测器，主要用来检测浓度在1ppb-15000ppm数量级的低浓度挥发性有机化合物和其它的有毒气体。PID是一个高度灵敏、适用范围广泛的检测器。

PID使用了一个紫外灯（UV）光源将有机物分子电离成可被检测器检测到的正负离子（离子化）。检测器捕捉到离子化了的气体的正负电荷并将其转化为电流信号实现气体浓度的测量。当待测气体吸收高能量的紫外光时，气体分子受紫外光的激发暂时失去电子成为带正电荷的离子。气体离子在检测器的电极上被检测后，很快与电子结合重新组成原来的气体和蒸气分子。PID是一种非破坏性检测器，它不会”燃烧”或**性改变待测气体分子，经过PID检测的气体仍可被收集做进一步的测定。

理论上，所有的化学物质都能被离子化，但是它们被电离所需要的能量是不同的。能够转移一个电子和电离一个化合物的能量叫电离能，用电子伏特（eV）作为计量单位。紫外灯所发出的能量也可以用电子伏特来计量。如果某种气体的电离能低于灯发出的能量那么这种气体将被电离。可以被PID检测的*主要的气体或挥发物是大量的含碳原子的有机化合物（VOC）。包括：

芳香类：含有苯环的系列化合物，比如：苯、甲苯、乙苯、二甲苯等；

酮类和醛类：含有C=O键的化合物。比如：丙酮、丁酮、甲醛、乙醛等；

胺类和氨基化合物：含N的碳氢化合物。比如：二乙胺等；

卤代烃类：如三氯乙烯(TCE)、全氯乙烯(PCE)等；

含硫有机物：甲硫醇、硫化物等；

不饱和烃类：丁二烯、异丁烯等；

饱和烃类：丁烷、辛烷等；

醇类：异丙醇(IPA)、乙醇等。

除了上述有机物，PID还可以测量一些不含碳的无机化合物气体，如：

氨；

半导体气体：砷化氢（砷烷）、磷化氢（磷烷）等；

硫化氢；

氮氧化物；

溴和碘；

固定式VOC排放检测系统设备组成

防雨箱和前处理装置套装 + 液晶触屏操作台

方案的实际安装工程步骤

采用固定式VOC排放检测方案，实际现场安装时需要以下安装步骤：

1．选择需要检测的排放点在其附近选择进行打孔壁挂式安装或者立管安装ZWIN-PVOC06C检测仪，通过管路将所需测量气体引到ZWIN-PVOC06检测仪中。

2.仪器通电测试（前期工厂内部先把电线等设备引好以用于此方案的实施）

后期维护成本

采用固定式VOC检测方案，在后期的使用过程中，用户只需要定期的更换水阱过滤器，PID传感器的正常使用寿命可以达到3-5年，甚至更长时间。在使用过程中如果某一台检测设备出现故障，请及时的返回厂家进行维护。在后期的定期维护中，用户可以自行对仪器进行校准操作，在某些不便于操作的场所，用户可以将ZWIN-PVOC06检测仪带回实验室再进行维护，不需要采用什么特殊的工具就可以完成上述工作。
