一、项目背景

自“十一五”开展主要污染物减排以来，“三大体系”(科学的污染减排指标体系、准确的减排监测体系、严格的减排考核体系)建设作为加强环境监管的重要手段，在全国各地全面铺开。而其中污染源自动监控因其具有自动、实时、在线等特点，可提供海量的排污口监测数据，使环保部门能在**时间掌握**的污染源排放及治理设施运行情况，有着传统环境监察、监测手段无可比拟的优势，已经愈来愈成为环境保护日常管理工作中的一个重要内容。

“十一五”至今，各省市一直致力于建立完善污染源自动监控管理制度，强化污染源现场端自动监控设施的建设运行，努力建立运行保障机制，力求用好污染源自动监控这个海量记忆、时刻警备的“千里眼”，开拓出一整套行之有效的环境监管模式。

“2017年是‘十三五’规划的落实年，是大气污染防治行动计划的收官年、检验年，也是土壤污染防治行动计划的开局之年。”各省市也在积极推进检验这几年的治理成效，2017年3月11号据山西三秦都市报报道“西安35家大气重点污染源企业将全部向社会公开在线监测数据”更多的民众参与到监督执法的过程中。山东省也提出：到2020年，污染源自动监控数据有效传输率、企业自行监测结果公布率保持在90%以上，污染源监督性监测结果公布率保持在95%以上。

二、方案概述

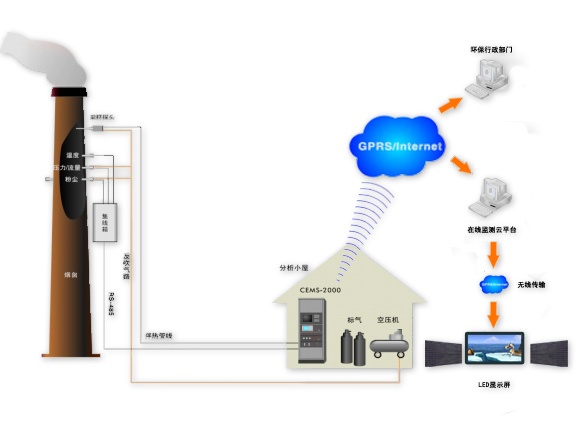

天津智易时代烟气在线监控LED发布系统是将智能监测终端设备的监测数据，通过数采仪无线传输到云平台，在云平台端进行实时监测数据的存储，分析，并将实时监测数据发布到指定的LED显示大屏上，*终实现在线监测数据公开化，透明化。

三、Web端发布平台

3.1监测点位GIS地图在线显示

系统内所有监测点位按所属行政区域进行归类和展示，图标上方注有具体的地理位置，方便用户直观、一目了然掌握各个监测点位的部署情况和实时监测情况，系统提供多种方式的地图效果（矢量、卫星、三维）来实时显示空气子站的位置和实时数据。

3.2站点数据实时状态查看

用户点击监测点位图标后系统自动显示监测参数实时数据等信息，监测因子可以按照不同需求进行定制，显示时间段分为实时状态值、*近一小时值、*近24小时值等。

3.3数据图表展示

数据展示支持折线图、柱状图、表格等多种形式，展示的内容包括空气质量指数和各项监测因子浓度的分钟值、小时值，方便用户查看时间段内空气质量变化趋势和污染物浓度变化情况，同时可以进行监测点位之间的各项参数的对比分析，用户可以自主设定展示的时间区间。

3.4监测数据导出

系统提供空气质量、气象数据导出功能，用户在设置时间类型、站点、时间段以后即可实现数据导出，内容包括点位信息、数据更新时间、监测实时浓度值。其中数据有效率按照国家标准进行计算，分钟值以后端数据传输判定为准，小时值以每小时收集45个分钟值为准，日均值以每天收集22个小时值为准，其余时间区间以日均值有效天数为准。

四、LED端

LED发布系统中的LED屏采用P10户外单红显示单元板拼接而成，系统可以支持将实时监测数据通过无线传输模块显示在LED屏幕，显示内容可以根据要求进行增减。

项目案例

陕西韩城多家烟气排放企业应政府要求，将实时监测数据在LED大屏上公示于众如下图中的单彩显示屏

单彩显示屏

LED端不仅有单彩显示屏，还有其他双彩、全彩等多彩显示屏，如下图所示：

多彩显示屏
