ZWIN-VE08垂直固定式机动车尾气遥测设备

一、产品介绍

ZWIN-VE08垂直固定式机动车尾气遥测系统是全天候室外在线遥感检测系统，专门针对城市主道路、省道和国道设计。该系统可以对道路上通过的车辆的尾气排放值进行检测（包括汽油车、柴油车、天然气车），可在无人值守的情况下自动检测行驶车辆的车牌、速度、加速度、车型、车长、车身颜色等信息，并通过前端设备监测当前的气象信息、车流量信息、环境空气质量信息等，然后将采集到的数据通过 ADSL 有线或 GPRS/CDMA、3G/4G 无线数据传输到软件控制平台，平台对采集的数据进行查询分析统计。设备各项指标达到或超过国内外同类产品，可广泛应用于机动车尾气监管过程中，为环境监管部门的决策提供详实可靠的数据依据。

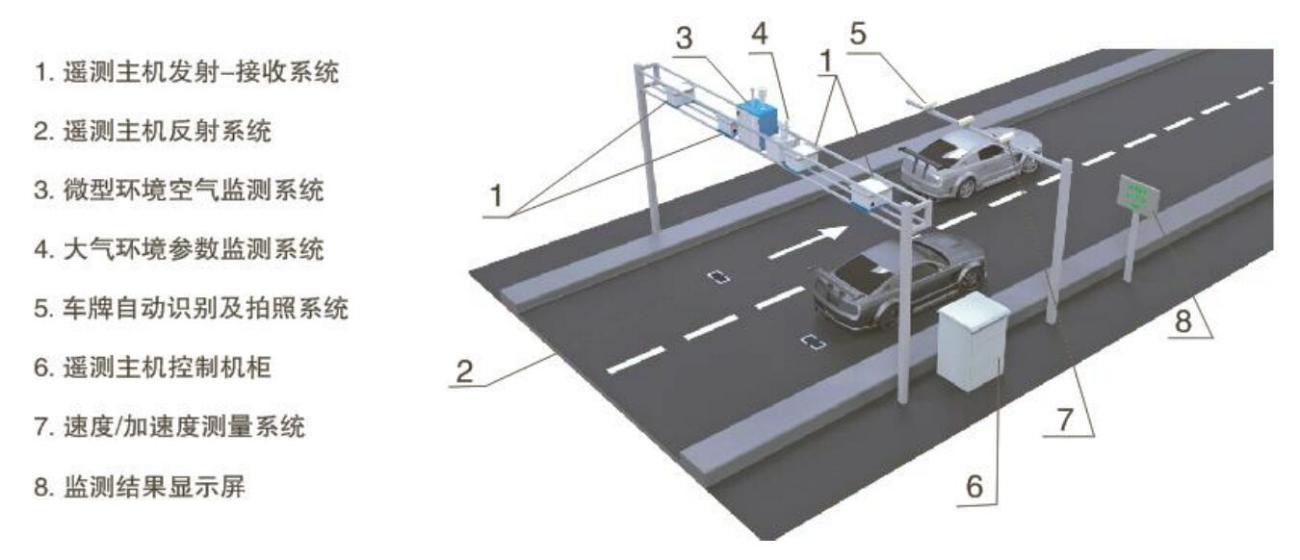

本机动车尾气遥测系统为垂直固定式，本系统固定安装在道路上方龙门架上，可对来往车辆进行不间断测量，安装方式如下所示。

汽、柴油车辆经过机动车尾气遥测系统时，触发遥测主机位置判定单元，此时系统即刻准备开始测量，当车辆全部通过遥测系统且排放的尾气烟羽在光路中时，遥测系统开始测量。遥测主机发射系统发出特定波长的激光和紫外光通过机动车尾气环境后被反射单元返回到遥测主机接收系统，遥测主机系统通过光源被尾气烟羽吸收的强度差值初步计算出尾气中CO、CO 2 、NO、HC 等气体排放信息。速度/加速度单元测量得到车辆的运行状态信息，同时车牌识别系统记录车辆的车牌数据，大气环境参数监测系统收集测量的环境参数以便更加精准的测量和分析。黑烟车监测抓拍系统能有效识别黑烟车，并计算林格曼黑度等级。同时

实现对系统的监控与管理，实时分析监测系统的工作状态。各监测系统将测量信息通过网络发送至监控中心，实时存储并分析，测量信息还可以通过 LED 屏幕显示。

二、工作原理

ZWIN-VE08垂直固定式机动车尾气遥感检测系统前端检测设备固定安装在道路上方龙门架上，检测光束穿过被检车辆尾气烟羽、覆盖整个通行车道、经路面反射单元反射后返回检测单元，当车道上有机动车通过检测区域时，检测系统即可根据光谱吸收原理检测出被检车辆的排气污染状况。

其基本测量原理是光谱吸收原理，利用不同污染物对不同波长的光波有不同的吸收作用，吸收谱线可作为识别不同气体分子的“指纹”，以吸收谱线的位置和强度确定气体分子的成分和浓度。

三、技术优势

ZWIN-VE08机动车尾气遥测系统通过可调谐半导体激光吸收光谱技术、紫外差分吸收光谱技术、微弱信号检测技术及图像识别技术实现对汽柴油车尾气中 CO、CO 2 、NO、HC 和不透光烟度的检测，响应时间快（小于 0.5s），系统操作简单。测量信号通过 WIFI 传输，可外接 LED 显示屏，显示车辆的尾气排放信息。此外，该系统还具有以下特点：

1）窄波雷达测速

采用窄波雷达测速，低微波辐射、低功耗、长寿命、高稳定性、高可靠性。精确目标定位，避免邻近杂波干扰，极速反应时间，保证目标捕获率和实时性。

2）自动化程度高

自动化程度高，监测人员无需亲临现场，管理成本低。

3）维护成本低

系统无运动部件，稳定可靠，维护周期长，维护成本低。

4）实时数据匹配

实时数据匹配，无需后期处理。实时输出监测结果，并结合车辆识别技术，对超标排放的车辆进行筛选。

5）远程在线监控系统

在线监控电池状态，标定状态，系统报警信息，无线通讯信号等。完全意义上远程监控与操作，便于操作者监控系统参数。

6）自动记录与存储

日志记录所有操作信息和报警信息，方便查询与追溯，便于问题处理与解决。断电不影响数据存储。
